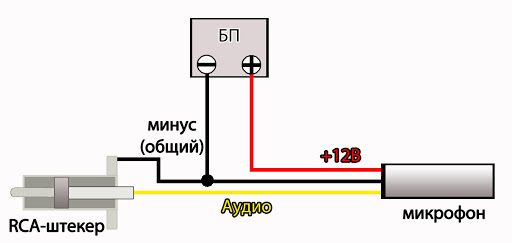

Схема подключение микрофона к регистратору

Первый провод +12 В подключается к плюсу стабилизированного источника питания, в качестве которого может служить аккумулятор, обычный блок питания или блок бесперебойного питания. На практике, микрофон подключается к источнику питания, к которому подключается камера.

Второй провод "общий" или минус, подключается к внешней части RCA разъема и к минусовой клемме источника питания.

Третий провод "АУДИО" подключается к центральному контакту RCA разъема.
