Основные компоненты системы ССТV

- Количество камер
Тип и количество регистраторов зависит от числа подключаемых камер. Однако, если в дальнейшем система может быть оснащена дополнительными камерами, рекомендуется заранее выбрать регистратор увеличенным числом аналов. Если общее исло камер превышает максимальное число входов регистратора [16], их все равно можно подключить к записывающей аппаратуре (в том числе удаленной), присоединена с данной сетью.

- Тип записи
Запись может осуществляться непрерывно или только при определенных событиях. В любом случае объем жесткого диска определяется необходимой длительностью хранения и качеством изображения. Некоторые видео регистраторы позволяют устанавливать дополнительные жесткие диски.

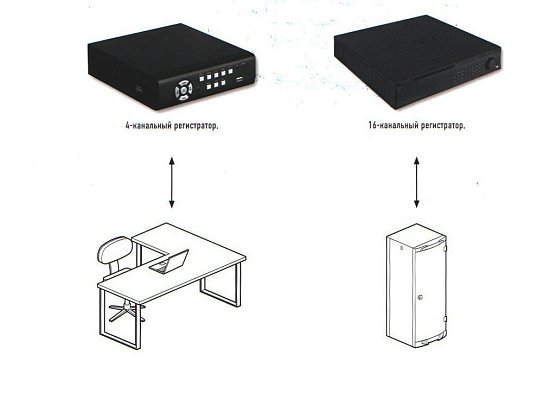

- Место установки
Это существенное обстоятельство, которое нужно учесть при выборе регистратора. Если органы должны быть доступны, его нельзя помещать в стойку. И наоборот, если регистратор должен монтироваться в стойке, его конструкция должна поддерживать такой способ установки.

Передача сигнала и способы подключения

В зависимости от способа передачи сигнала камеры видеонаблюдения делятся на аналоговые и IР-камеры:

• Сигнал аналоговой камеры передается :
- по коаксиальному кабелю: Это простой в реализации способ, который не требует дополнительной аппаратуры и программирования. Максимальная длина каждого соединения - 300 м.
- по витой паре (РТР): Такое соединение можно включить в структурированную кабельную систему, и оно позволяет модернизировать систему видеонаблюдения на IР уровне. Для этого понадобятся передатчики и приемники [симметрирующие устройства] на каждом конце соединения. Использование усилителей сигнала в видеонаблюдении позволяет увеличить длину линии
до 1200м. Обычно эти камеры питаются напряжением 12 В постоянного тока. Возможные варианты питания:
- собственный источник питания, установленный у каждой камеры; -один централизованный камер. Для подключения аналоговой камеры требуется коаксиальный кабель и 2 провода для подачи питания. Если подавать питание на аналоговые камеры по витой паре (РоА), это позволит в дальнейшем модернизировать систему до уровня 1Р или РоЕ удаленной сети с питанием

• Сигнал 1Р-кэмеры передается :
- по витой паре (РТРЬ этот способ позволит в дальнейшем устанавливать дополнительные камеры, если заранее предусмотреть достаточное число каналов.
- Обычно эти камеры питаются напряжением 12 В постоянного тока. Возможные варианты питания:
- собственный источник питания, установленный у каждой камеры;
- один централизованный источник для нескольких камер.
Возможно также питание через Е1пегпе1 по технологии РоЕ.
