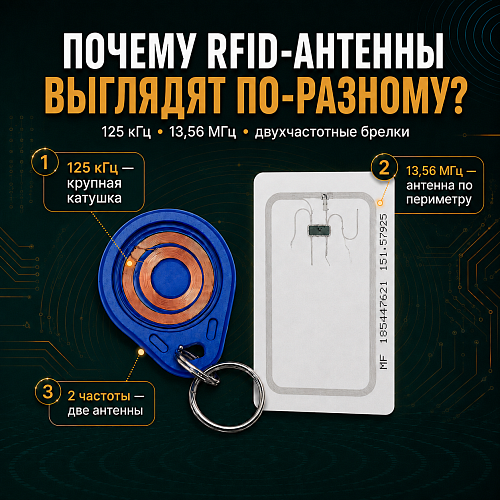

Если поднести RFID-карту или брелок к яркому источнику света, внутри можно увидеть антенну. У одних карт она проходит почти по всему периметру, у других представляет собой плотную катушку, а в некоторых брелоках скрываются сразу две антенны.

Почему их конструкция так сильно отличается? Ответ заключается в физике работы RFID.

Многие считают, что главным элементом RFID-носителя является микросхема. Однако не менее важную роль играет антенна: она принимает энергию от считывателя и обеспечивает обмен данными между чипом и системой контроля доступа.

Как устроена антенна RFID-карты на 125 кГц?

Низкочастотные RFID-системы — например, EM-Marine, EM4100 и TK4100 — работают на частоте 125 кГц и используют магнитную индукцию.

Антенна такого идентификатора представляет собой катушку индуктивности. Её задача — получить достаточно энергии из магнитного поля считывателя для питания микросхемы и передачи идентификационного кода.

• В карте антенна может занимать значительную часть доступной площади.
• В компактных брелоках часто используется круглая катушка с большим количеством витков.
• Дальность считывания зависит от площади катушки, числа витков, качества настройки контура и характеристик считывателя.

Почему антенна MIFARE 13,56 МГц выглядит иначе?

Технологии MIFARE, DESFire и NFC также используют индуктивную связь, но работают на частоте 13,56 МГц. Это более чем в 100 раз выше частоты, применяемой в системах 125 кГц.

В данном случае антенна является частью высокочастотного резонансного контура. Обычно она состоит из нескольких широких витков и располагается ближе к периметру карты.

Такая конструкция увеличивает площадь магнитной петли и помогает эффективно принимать энергию, необходимую для питания чипа и обмена данными со считывателем.

Почему двухчастотный RFID-брелок содержит две антенны?

Внутри комбинированного RFID-брелока находятся две независимые системы:

Благодаря такой конструкции один брелок может использоваться как в старых системах контроля доступа на 125 кГц, так и в более современных системах на базе MIFARE 13,56 МГц.

Фактически это два самостоятельных RFID-устройства, объединённые в одном корпусе.

Можно ли определить тип RFID-карты по антенне?

По внешнему виду антенны опытный специалист нередко может предположить, на какой частоте работает RFID-носитель.

• Плотная катушка с большим количеством тонких витков обычно указывает на частоту 125 кГц.
• Несколько крупных витков по периметру карты характерны для устройств на 13,56 МГц.
• Наличие двух отдельных контуров может говорить о двухчастотном RFID-идентификаторе.

Однако точно определить стандарт и модель чипа только по рисунку антенны нельзя. Для этого потребуется совместимый считыватель или специальное диагностическое оборудование.

Коротко о главном

• Форма RFID-антенны определяется рабочей частотой и параметрами резонансного контура.
• Идентификаторы на 125 кГц и 13,56 МГц требуют разных конструкций антенн.
• В двухчастотных брелоках используются две независимые антенны и два чипа.
